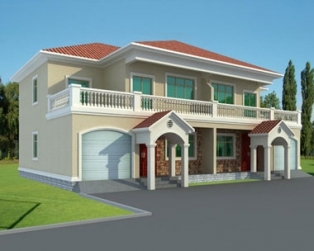

![[永云別墅]AT136二層現代雙拼別墅建筑結構設計圖紙19m×12m](http://m.juxin18.cn/images/goods/20150815/eb54f93027a57426.jpg)
本套圖紙有施工圖27張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），無電子版，快遞包郵，可貨到付款
開間18.7m*進深12m;建筑層數：二層；占地面積：218.69平方米，總建筑面積408平方米，建筑高度：8.9米（含屋頂）坡屋頂；結構形式：磚混結構；
圖紙包括：建筑：圖紙目錄、設計說明、材料做法表、一層平面圖、二層平面圖、屋頂層平面圖、門窗表、正立面圖、樓梯剖面圖、背立面圖、側立面圖；結構：圖紙目錄、結構設計總說明、基礎平面布置圖、基礎詳圖、標高3.300處梁配筋圖、標高6.300 處梁配筋圖、標高3.300處板配筋圖、標高6.300處板配筋圖、一層構造柱和圈梁平面布置圖、一層構造柱配筋詳圖一、一層構造柱配筋詳圖二、一層構造柱配筋詳圖三、一層圈梁配筋詳圖、二層構造柱和圈梁平面布置圖、二層構造柱配筋詳圖一、二層構造柱和圈梁配筋詳圖二、基礎到一層頂柱子配筋圖、1張效果圖。
設計功能：
一層：車庫、客廳、衛生間、臥室、餐廳、廚房；二層：露臺、主臥室、2間臥室、起居室、衛生間。
圖紙包括：建筑：圖紙目錄、設計說明、材料做法表、一層平面圖、二層平面圖、屋頂層平面圖、門窗表、正立面圖、樓梯剖面圖、背立面圖、側立面圖；結構：圖紙目錄、結構設計總說明、基礎平面布置圖、基礎詳圖、標高3.300處梁配筋圖、標高6.300 處梁配筋圖、標高3.300處板配筋圖、標高6.300處板配筋圖、一層構造柱和圈梁平面布置圖、一層構造柱配筋詳圖一、一層構造柱配筋詳圖二、一層構造柱配筋詳圖三、一層圈梁配筋詳圖、二層構造柱和圈梁平面布置圖、二層構造柱配筋詳圖一、二層構造柱和圈梁配筋詳圖二、基礎到一層頂柱子配筋圖、1張效果圖。
設計功能：
一層：車庫、客廳、衛生間、臥室、餐廳、廚房；二層：露臺、主臥室、2間臥室、起居室、衛生間。
效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 二層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 18.70米 |
| 進深尺寸 | 12.00米 |
| 占地面積 | 218.69㎡ |
| 建筑面積 | 408㎡ |
| 建筑風格 | 現代風格 |
| 估算造價 | 約50萬 |
